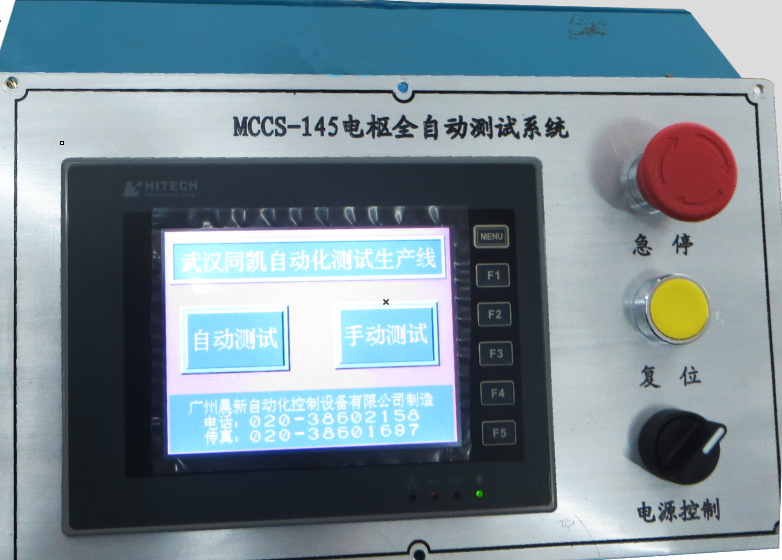

MCCS-145-A 全自动电枢测试机
本测试机适用于各类串激电机及直流电机，
转子的自动检测，测试速度快，
尤其适合双绝缘转子（电动工具、吸尘器电机）转子的检测。
产品顾问
你需要专业的产品建议吗？
欢迎联系我们!
+86-13902219925
基本功能
技术参数
相关下载
基本功能
基本功能
● 起始跟踪
● 片间绕组电阻（非片间输入电阻）
● 自动排序
● n次匝间标准测试
● 逆时针、顺时针绕线方式设定
● 实时SPC
● 多种数据查询方式
● 测试时间：最快4S
外形尺寸
● 机 柜：600×700×1785(mm)
● 线体：2000×650×1300 (mm)
技术参数
| 电气强度（单次/双次） | 测试电压 | 0～5000VAC |
| 漏电流 | 0～10mAAC | |
| 测试时间 | 0～60s | |
| 绝缘电阻 | 测试电压 | 500VDC |
| 测试量程 | 20MΩ～200MΩ | |
| 片间电阻 | 电阻范围 | 0～2Ω～10Ω（可商定） |
| 测试数量 | 由换向器片数决定 | |
| 温度补偿 | 20℃ | |
| 最高分辨率 | 1mΩ | |
| 焊接电阻 | 电阻范围 | 0～20mΩ |
| 最高分辨率 | 0.05 mΩ | |
| 温度补偿 | 20℃ | |
| 测试数量 | 由换向器片数决定 | |
| 匝间绝缘 | 测试电压 | 0～3000VP-P |
| 测试电容 | 0.047μF | |
| 脉冲能量 | 0.15J | |
| 测试数量 | 由换向器片数决定 |
